Struchtúr Kneader Rubair: Mínítear na Príomh-Chomhpháirteanna

Cad is Kneader Rubair ann agus Conas a Struchtúraítear é

A kneader rubair — dá ngairtear meascthóir inmheánach nó kneader de chineál banbury freisin — is meaisín meascaithe dúnta ard-déine a úsáidtear chun rubar amh a chumasc le breiseáin amhail carbóin dubh, sulfair, luasairí, plaistigh agus olaí próiseála. Murab ionann agus muilte oscailte, déanann an kneader rubair meascadh taobh istigh de sheomra séalaithe, rud a laghdaíonn go mór caillteanas ábhar, a fheabhsaíonn aonfhoirmeacht scaipthe, agus a cheadaíonn próiseáil comhdhúile atá íogair ó thaobh teochta.

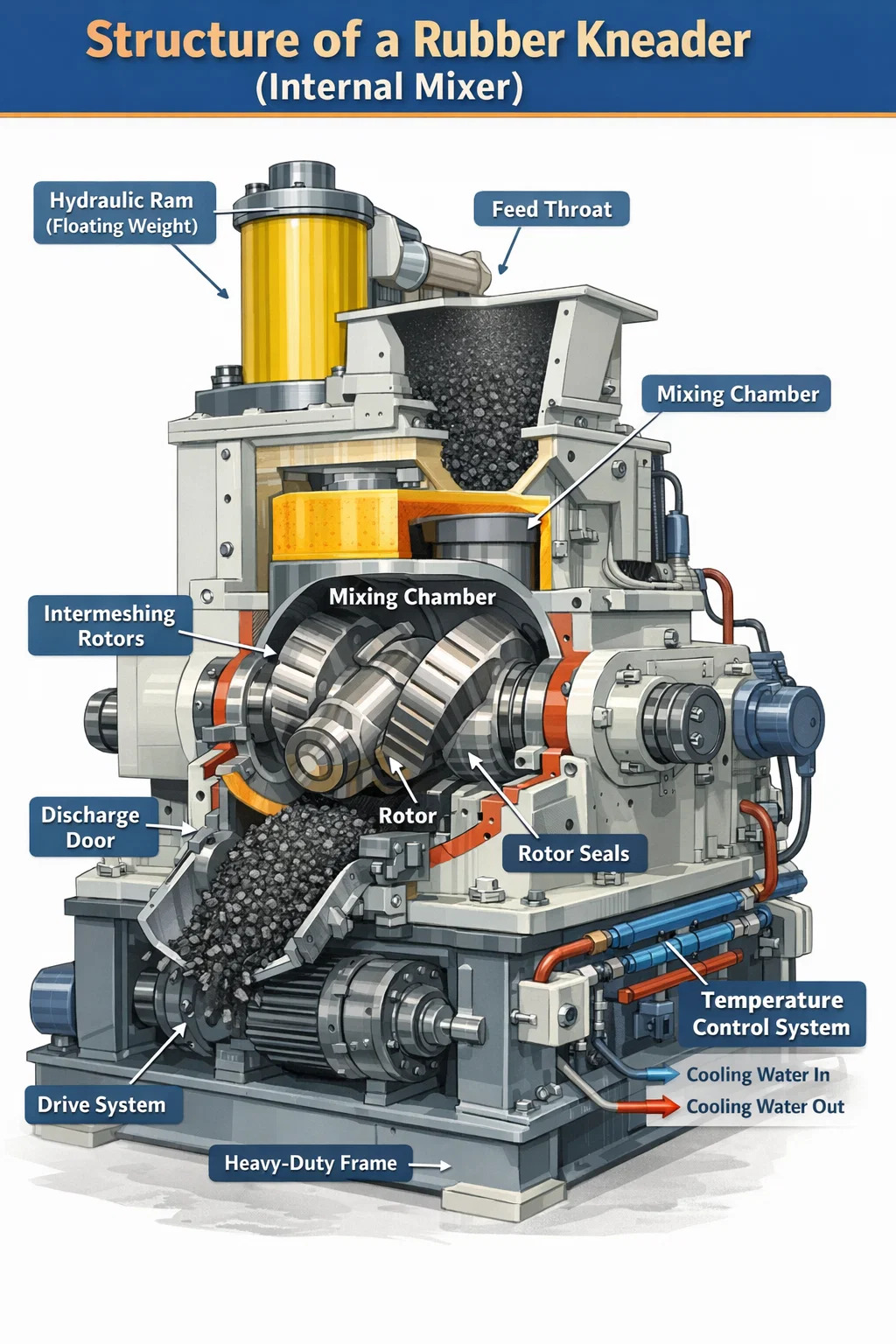

Is éard atá i struchtúr lárnach kneader rubair sé phríomhchóras: an seomra meascáin, na rotors, an reithe hiodrálach (meáchan snámh), an meicníocht doras urscaoilte, an córas rialaithe teochta, agus an córas tiomána. Tá ról meicniúil ar leith ag gach ceann acu, agus léiríonn tuiscint ar an gcaoi a n-idirghníomhaíonn siad cén fáth a bhfuil glúnta inmheánacha tagtha chun bheith ina gcaighdeán tionscail le haghaidh cumaisc rubair i ndéantúsaíocht bonn, rónta, gaiscéid, píobáin agus earraí teicniúla rubair.

De ghnáth déantar an comhlacht meaisín féin as cruach teilgthe ard-neart nó pláta déanta as cruach déanta, le dromchlaí inmheánacha cruaite nó líneáilte le cóimhiotal caitheamh-resistant chun na fórsaí meicniúla ollmhóra a ghintear le linn meascadh a sheasamh - go minic níos mó ná 500 kN i meaisíní mór-acmhainne.

An Seomra Measctha: Croí an Kneader Rubair

Is é an seomra meascúcháin an spás iata ina dtarlaíonn an chumaisc go léir. Is cuas figiúr-ocht-chruthach é atá meaisínithe de réir lamháltais thar a bheith daingean, atá deartha chun dhá rótar frith-rothlach a sheasamh. Níl próifíl inmheánach an tseomra ciorclach - tá a bhallaí comhrianta chun céimseata an rótair a chomhlánú, ag cinntiú go ndéantar mais an rubair a fhilleadh go leanúnach, a lomadh agus a ath-nochtadh do dhromchlaí an rótair.

Tá toirt an tSeomra ar cheann de na sonraíochtaí príomhúla a úsáidtear chun kneaders rubair a rangú. Is féidir go mbeadh toirteanna seomra chomh beag le 0.3 lítear ag meaisíní ar scála saotharlainne, agus is féidir le meascoirí inmheánacha de ghrád táirgeachta a úsáidtear i monarchana boinn a bheith níos mó ná 650 lítear. Tá méideanna coitianta tionsclaíochta sa raon ó 20L go 270L, agus is gnách go mbíonn fachtóirí líonta (an cóimheas idir meáchan luchtaithe rubair agus toirt an tseomra) idir 0.6 agus 0.75.

Ionchorpraíonn na ballaí seomra líonra fairsing de bealaí fuaraithe agus téimh inmheánacha . I glúine rubair nua-aimseartha, déantar na bealaí seo a dhruileáil go díreach tríd an gcorp seomra agus ceangailte le córas rialaithe teochta lúb dúnta. Tá bainistíocht theirmeach beacht ríthábhachtach - braitheann slaodacht rubair, éifeachtúlacht scaipthe agus cáilíocht cumaisc ar an teocht bhaisc a choinneáil laistigh d'fhuinneog sainithe, go minic idir 70 ° C agus 160 ° C ag brath ar an bhfoirmiú.

Tá an seomra roinnte ina dhá leath - corp uachtair agus corp íochtair - boltáilte le chéile. Tá inse an dorais urscaoilte sa leath íochtair. Ceadaíonn an tógáil scoilte seo rochtain le haghaidh iniúchta, glantacháin agus athsholáthar línéar. Cosnaíonn líneálacha seomra déanta as cruach cruaite (go hiondúil le luachanna cruas an dromchla 58-62 HRC) an corp struchtúrach ó chomhdhúile rubair scríobacha agus is féidir iad a athsholáthar go neamhspleách gan an meaisín iomlán a dhíchóimeáil.

Rotors: An Chomhpháirt Shainmhínithe de Dhearadh Kneader Rubair

Is iad na rotors na heilimintí meicniúla a dhéanann an obair mheascadh laistigh den seomra i ndáiríre. I nglúine rubair, rothlaíonn dhá rótar i dtreonna urchomhaireacha ag cóimheas luas seasta , de ghnáth 1:1.1 nó 1:1.2, ag cruthú luas difreálach rótar a ghineann strus lomadh dian ag an bpointe nip idir na rotors agus idir gach rótar agus balla an tseomra.

Tá céimseata rotor ar cheann de na gnéithe is innealtóireacht de mheascóir inmheánach. Tá trí phríomhchineál rótar a úsáidtear i glúine rubair nua-aimseartha:

• Rotors dhá sciathán (éilipseacha): An dearadh bunaidh, arb iad is sainairíonna dhá lanna helical twisted feadh an seafta rótar. Gineann siad seo fórsaí lomadh ard agus tá siad oiriúnach do chomhdhúile crua-le-meascán, masterbatches carbóin dubh, agus rubair ard-slaodachta mar rubar nádúrtha (NR) agus EPDM. Go hiondúil is é 2-6 mm an t-imréiteach barr idir sciathán an rótair agus an balla cuais.
• Rotors ceithre sciathán: Forbraíodh é chun meascadh scaipthe agus dáileacháin a fheabhsú go comhuaineach. Méadaíonn na sciatháin bhreise minicíocht fillte ábhar agus ath-threoshuíomh in aghaidh an réabhlóide, rud a fhágann gur féidir líontóirí a ionchorprú níos tapúla. Tá rotors ceithre sciathán caighdeánach anois i línte meascaithe cumaisc bonn ard-tháirgthe.
• Rótaranna sé sciathán (nó il-eite): Úsáidtear é in iarratais óna dteastaíonn scaipeadh filler atá thar a bheith mín, mar chomhdhúile boinn shilice-bhunaithe a bhfuil éifeachtúlacht cúplála silane ríthábhachtach. Táirgeann na rotors seo meascadh níos uaisle, níos dáileacháin le buaictheocht níos ísle.

Tá seaftaí rotor log agus ceangailte leis an gcóras rialaithe teochta, rud a ligeann do chuisnithe nó gaile sreabhadh tríd an taobh istigh. Tá an fuarú rotor inmheánach seo riachtanach in oibríochtaí measctha ardluais nuair is féidir le giniúint teasa cuimilte a bheith ina chúis le vulcanization roimh am (scorching) an chomhdhúil. Is gnách go mbíonn luas dromchla an rótar i nglúine táirgeachta sa raon ó 20 go 80 rpm , le roinnt meaisíní luas athraitheach in ann oibriú thar an raon iomlán seo laistigh de thimthriall measctha aonair.

Tacaítear leis na rotors ag an dá cheann ag imthacaí sorcóir frithchuimilte tromshaothair atá lonnaithe i bhfrámaí taobh an mheaisín. Caithfidh an socrú imthacaí freastal ar an dá ualach gathacha ó bhrú cumaisc rubair agus ualaí sá aiseach a ghineann na sciatháin rotor helical. Go hiondúil déantar tionóil imthacaí i glúine móra a fhuaraithe le huisce freisin, toisc go laghdódh teas frithchuimilte ag na suíocháin imthacaí saol seirbhíse go suntasach ar shlí eile.

Córas Séalaithe Rotor

Sa chás go dtéann seaftaí an rótar amach as an seomra meascáin trí na ballaí taobh, cuireann córas séalaithe cosc ar chomhdhúil rubair sceitheadh amach feadh an tseafta. Tá sé seo go teicniúil ar cheann de na réimsí is dúshlánaí de dhearadh kneader rubair. Caithfidh rubar a bheith sa séala ag brúnna suas le 0.5–1.0 MPa agus rothlaíonn an seafta ag luas, fad is atá taobh istigh an tseomra ag teochtaí arda.

Úsáideann an chuid is mó de na kneaders rubair nua-aimseartha ceann amháin de dhá shocrú séalaithe:

• Rónta labyrinth le pacáil rubair: Cruthaíonn sraith d'iaranna meaisínithe agus dromanna cosán tortach a chuireann in aghaidh sreabhadh cumaisc. In éineacht le fáinní pacála rubair comhbhrúite, soláthraíonn an socrú seo séalaithe éifeachtach don chuid is mó de na comhdhúile táirgthe. Is gnáthchúram cothabhála é athsholáthar pacála a dhéantar gach cúpla céad uair an chloig oibriúcháin.
• Rónta aghaidhe meicniúla: Úsáidtear é i meaisíní préimhe agus iarratais le ceanglais dian éillithe. Soláthraíonn aghaidh séala rothlach atá brúite i gcoinne suíochán seasta bacainn dhearfach. Is féidir leis na rónta seo a bheith aer-fhuaraithe nó uisce-fhuaraithe agus eatraimh seirbhíse níos faide a thairiscint ná rónta pacála.

An Reithe Hiodrálacha (Meáchan ar Snámh): Rialú Brú Os cionn an Chomhdhúile

Ina shuí díreach os cionn an tseomra mheascadh tá an reithe uachtarach, ar a dtugtar an meáchan snámh nó an reithe hiodrálach go coitianta. Is bloc soladach cruach nó iarann ​​insínte é seo atá múnlaithe chun luí taobh istigh de scornach beatha an tseomra. Is é an fheidhm atá aige ná barr an tseomra meascáin a shéaladh tar éis ábhar a luchtú agus brú anuas a chur ar an mbaisc rubair le linn an mheascadh.

Tá brú reithe ar cheann de na hathróga próisis is tábhachtaí in oibriú glúine rubair. Cuireann brú reithe níos airde ar an gcomhdhúil rubair dul i dteagmháil níos dlúithe leis na rotors, ag méadú déine lomadh agus ag feabhsú scaipthe. Mar sin féin, cuireann brú iomarcach dlús le caitheamh rótar agus línéar seomra. Is iondúil go mbíonn idir 0.2 agus 0.8 MPa ag brúnna reithe i meaisíní táirgthe, a chuirtear i bhfeidhm trí shorcóir hiodrálach atá suite os cionn an scornach beathaithe.

Tá an reithe treoraithe ag sorcóir scornach ingearach - pasáiste atá meaisínithe go beacht a choinníonn an reithe lárnach agus a chuireann cosc ​​ar ghluaiseacht cliathánach faoi bhrú cumaisc. Cuireann séala deannaigh ag bun an scornach cosc ​​ar rubar dul ar imirce suas thart ar chorp an reithe. Is minic a bhíonn an reithe féin croíthe agus ceangailte leis an gciorcad uisce fuaraithe chun ionsú teasa ón rubar thíos a bhainistiú.

Tá an sorcóir hiodrálach a ghníomhaíonn an reithe suite ar fhráma maighdeog os cionn an chomhlachta meaisín, rud a ligeann dó luascadh go soiléir nuair a osclaítear an clúdach scornach beatha lena mhuirearú. Ar línte táirgeachta uathoibrithe, tá an timthriall reithe á rialú ag an gclár meascaithe — ardaíonn sé go huathoibríoch nuair a osclaíonn an doras dumpála chun an bhaisc a scaoileadh, agus íslíonn sé agus glasann sé díreach tar éis an chéad mhuirear eile a luchtú.

I roinnt dearaí kneaders rubair níos nuaí, go háirithe iad siúd a úsáidtear le haghaidh cumaisc shilice-silane, modhnaítear an brú reithe go dinimiciúil le linn an timthrialla mheascadh - brú a laghdú go sealadach le linn na céime imoibrithe silanization chun róthéamh a chosc, ansin é a mhéadú arís le haghaidh scaipthe deiridh. Éilíonn sé seo córas comhla hiodrálach comhréireach atá comhtháite leis an aonad rialaithe meaisín.

Meicníocht Doras Urscaoilte: An Baisc Mheasctha a Scaoileadh

Cruthaíonn an doras scaoilte bun an tseomra meascáin. Nuair a bhíonn an meascadh críochnaithe, osclaíonn an doras seo síos (nó luascáin go taobh amháin, ag brath ar an dearadh) chun an baisc rubair críochnaithe a scaoileadh trí dhomhantarraingt isteach i bhfeiste le sruth - go hiondúil muileann oscailte, easbhrúiteoir cúpla-scriú, nó iompair fuaraithe baisc-uaire.

Gníomhaíonn sorcóir hiodrálach an doras, agus caithfidh a mheicníocht glasála brú iomlán an tseomra inmheánach a sheasamh le linn an mheascadh gan sraonadh. Is féidir le fiú mion-flexí dorais ligean do rubar easbhrú isteach i limistéar an tséala dorais, ag luasghéarú ar chaitheamh agus ag cruthú éillithe. Úsáideann kneaders rubair ardchaighdeáin boltaí glasála iolracha nó meicníocht cam-ghlais a dháileann fórsa clampála go cothrom trasna imlíne an dorais.

Is gnách go gcuirtear dromchla ar aghaidh an dorais (an dromchla a théann i dteagmháil leis an gcomhdhúil rubair) le pláta caitheamh cruaite, is féidir a athsholáthar go neamhspleách. Ionchorpraíonn comhlacht an dorais bealaí fuaraithe atá ceangailte leis an gciorcad céanna leis na ballaí seomra. Ritheann fáinne róin rubair nó leaistiméire timpeall imlíne an dorais chun sceitheadh ​​cumaisc ag an gcomhéadan seomra/dorais a chosc - is ítim inchaite é an séala seo a athsholáthrófar le linn cothabhála sceidealta.

Is paraiméadar próisis é am oscailte an dorais urscaoilte - laghdaíonn oscailt níos tapúla an t-am a nochtar an cumaisc don teas tar éis foircinn a mheascadh, rud atá ríthábhachtach do chomhdhúile atá íogair ó thaobh teochta ina bhfuil oibreáin vulcanization réamh-scaipthe. I línte táirgeachta ardluais, oscailt an dorais agus titim bhaisc críochnaithe laistigh de 3-5 soicind chun tréchur a chothabháil.

Córas Rialaithe Teochta: Bainistiú Teas ar fud an Kneader Rubair

Níl bainistíocht teochta roghnach maidir le hoibriú glúine rubair — is bunriachtanas é maidir le cáilíocht cumaisc agus in-atrialltacht próisis. Cuimsíonn an córas rialaithe teochta trí chrios malartaithe teasa: na ballaí seomra, na comhlachtaí rotor, agus an reithe. Is féidir gach crios a rialú go neamhspleách.

Úsáideann an chuid is mó de na kneaders rubair táirgeachta aonad rialaithe teochta uisce lúb dúnta (TCU) a scaipeann uisce tempered trí na trí chrios go léir. Is féidir leis an TCU uisce a théamh ag baint úsáide as téitheoirí leictreacha nó instealladh gaile agus é a fhuarú trí úsáid a bhaint as malartóir teasa atá ceangailte leis an soláthar uisce fuaraithe áis. Athraíonn teocht an uisce sprice de réir céime próisis:

• Céim réamh-teasa: 60–90°C uisce chun an seomra a thabhairt chuig an teocht oibriúcháin roimh an gcéad bhaisc den athrú
• Céim mheasctha: 20-40 ° C uisce fuaraithe chun teas cuimilte a ionsú agus ró-teocht cumaisc a chosc
• Céim ghlantacháin: Uisce te nó gal flush chun cumaisc iarmharach a mhaolú chun é a bhaint níos éasca

Déantar monatóireacht ar theocht cumaisc le teirmeachúplaí nó le braiteoirí infridhearg atá suite sa bhalla seomra. Aiseolas teochta cumaisc fíor-ama Úsáideann an córas rialaithe meaisín chun luas rótar, brú reithe, agus ráta sreafa chuisnithe a choigeartú chun an bhaisc a choinneáil laistigh den tsonraíocht. I roinnt ardchórais kneader rubair, déantar meascadh a fhoirceannadh go huathoibríoch nuair a shroicheann teocht cumaisc pointe socraithe seachas tar éis timthriall ama socraithe - tá an dumpáil seo, mar a thugtar air faoi rialú teochta, níos comhsheasmhaí ná dumpáil ama-rialaithe agus laghdaítear inathraitheacht bhaisc go baisc.

Sonraí Ciorcaid Fuarú Rotor agus Seomra

Laistigh de gach rotor log, is gnách go leanann ciorcad an chuisnithe patrún bíseach nó tollta a uasmhéadaíonn achar teagmhála dromchla. Ceanglaíonn ceardchumainn rothlacha (ar a dtugtar hailt sclóine freisin) ag foircinn seafta an rotor na píopaí soláthair chuisnithe stáiseanóireachta le taobh istigh an rótair rothlach gan sceitheadh. Is comhpháirteanna cruinneas iad seo a dteastaíonn cigireacht agus athsholáthar tréimhsiúil orthu de réir mar a chaitheann a rónta inmheánacha.

Déantar cainéil fhuaraithe balla an tSeomra a dhruileáil i bpatrún nathair tríd an mbloc cuasáin, go hiondúil ag spásáil 30–50 mm ó lár go lár. Tá an ráta sreafa chuisnithe trí na bealaí seo deartha chun cumas aistrithe teasa a bhaint amach atá leordhóthanach do chumhacht rátáilte an mheaisín - le haghaidh kneader 270L le mótar tiomána 2000 kW, caithfidh an córas fuaraithe a bheith in ann 1.5-2.0 MW ar a laghad d'fhuinneamh teirmeach a bhaint go leanúnach.

Córas Tiomána: Tarchur Cumhachta chuig na Rotors

Is éard atá sa chóras tiomána kneader rubair an mótar leictreach, an laghdaitheoir luais (bosca giarbhosca), agus an socrú fearas a thiomáineann an dá rotor. Toisc go gcaithfidh na rotors casadh ar chóimheas luais sheasta i gcoibhneas lena chéile, déantar iad a chúpláil trí shraith fearas comhghlasála — na giaranna ama — a áirithíonn sioncrónú beag beann ar éagsúlachtaí ualaigh.

Is mótar ionduchtaithe AC é an príomh-mhótar tiomána beagnach go huilíoch le rialú tiomána minicíochta athraitheach (VFD) i meaisíní nua-aimseartha. Tá cumas luais inathraithe riachtanach chun meascadh a bharrfheabhsú ag céimeanna éagsúla de thimthriall cumaisc — mar shampla, ag rith ar luas íseal le linn miondealú na gcorn tosaigh chun ró-ualú an mhótair a sheachaint, agus ansin ag luasghéarú go dtí an luas uasta le haghaidh ionchorprú líontóirí. Cumhacht mótair i dtáirgeadh scálaí kneaders rubair le toirt seomra:

Téann an giarbhosca (laghdaitheoir luais) síos an luas mótair go dtí luas oibriúcháin an rotor agus an chasmhóimint á iolrú. I nglúine rubair, caithfidh an giarbhosca an chasmhóimint atá thar a bheith ard a láimhseáil — le haghaidh rótar atá ag rith le mótair 2000 kW ag 40 rpm, féadfaidh an chasmhóimint ag seafta an rótair dul thar 500,000 N·m. De ghnáth is socrú comhthreomhar-seafta nó dronuillinn é an giarbhosca le giaranna héiliciúla carburraithe agus meilte, agus é suite i gcásáil láidir iarann ​​teilgthe nó cruach déanta le lubrication beatha éigeantaigh.

Ionsúnn cúpláil sholúbtha idir an mótar agus an giarbhosca ualaí turrainge le linn miondealú na gcorn — is féidir leis an tionchar nuair a bhuaileann rótar burla fuar rubair spící meandracha chasmhóiminte dhá nó trí oiread an chasmhóiminte oibriúcháin rátáilte a chruthú. Gan cúpláil solúbtha, tharchuirfí na spikes seo go díreach chuig an giarbhosca agus chuig an seafta mótair, rud a fhágann teip tuirse roimh am.

Córas Beathaithe Scornach agus Muirir

Is é an scornach beathaithe an pasáiste ingearach os cionn an tseomra mheascadh trína ndéantar rubair agus breiseáin a luchtú. Le linn oibriú láimhe, scaoileann oibreoirí nó iompróirí burlaí rubair agus breiseáin mheáite isteach sa scornach. I línte cumaiscthe uathoibrithe, feistítear an scornach beathaithe le tráidire scipeála nó feiste aeir-chúnaimh reithe chun ábhair a bhrú síos sa seomra in aghaidh fhriotaíocht na rótar.

Tá toisí oscailt na scornach deartha chun glacadh le méideanna caighdeánacha na gcorn rubair — is gnách go mbíonn oscailt scornach thart ar 600 mm × 400 mm ag glúine 270L. Dúnann clúdach nó flap pivoting deannaigh an scornach tar éis é a mhuirearú chun deannach agus múch a choinneáil le linn an mheascadh. Ionchorpraíonn roinnt meaisíní calafort eastósctha múiche sa chlúdach scornach atá ceangailte le córas aerála lárnach - tá sé seo thar a bheith tábhachtach agus comhdhúile ina bhfuil carbóin dubh, sulfair, nó olaí próiseála so-ghalaithe á meascadh.

Is minic a dhéantar instealladh comhábhair leachtacha - le haghaidh olaí próisis, silanáin leachtacha, nó breiseáin speisialta - trí chalafoirt atá feistithe go díreach isteach sa bhalla seomra nó trí chorp an reithe. Ní mór na soic insteallta seo a dhearadh chun brú agus teocht an tseomra a sheasamh agus toirteanna méadraithe beachta á seachadadh, arna rialú go hiondúil ag córais dáileogachta fearais atá comhtháite leis an gclár meascaithe.

Fráma Meaisín agus Comhpháirteanna Struchtúracha

Tá an cóimeáil kneader rubair ar fad suite ar bhunfhráma struchtúrach trom déanta as pláta cruach tiubh nó teilgin. Déanann an fráma seo na fórsaí imoibrithe a ionsú ón bpróiseas measctha agus a tharchur chuig an bhfondúireacht. Tá na fórsaí atá i gceist substaintiúil - gineann kneader mór táirgeachta fórsaí deighilte rótair (an fórsa a bhrúnn na rótair óna chéile mar gheall ar bhrú rubair) a fhéadfaidh na céadta cileavan a bhaint amach le linn buaic-ualaí meascaithe.

Déanann an dá fhráma taobh, ceann ar gach taobh den seomra meascáin, na imthacaí rotor agus soláthraíonn siad an nasc struchtúrach idir an seomra agus an bonn. Is minic gurb iad seo na comhpháirteanna is mó a bhfuil an strus orthu sa mheaisín agus déantar iad as iarann ​​teilgthe nodular nó as cruach trom-mhéadaithe le gathanna filléad flaithiúla chun tiúchan strus a laghdú.

Tá gléasanna leithlisithe creathadh idir bunfhráma an ghlúna agus bunsraith an fhoirgnimh caighdeánach ar shuiteálacha nua-aimseartha. Cruthaíonn kneader rubair mór lánluchtaithe le linn briseadh na gcorn creathadh suntasach — gan aonrú, féadfaidh sé seo a tharchur chuig struchtúr an fhoirgnimh agus cur isteach ar ionstraimíocht in aice láimhe nó scoilteadh tuirse a chur faoi deara sna boltaí ancaire le himeacht ama.

Córas Rialaithe agus Ionstraimíocht i Kneaders Rubair Nua-Aimseartha

Tá kneaders rubair comhaimseartha feistithe le córais rialaithe PLC-bhunaithe a bhainistíonn an timthriall mheascadh iomlán go huathoibríoch. Déanann an córas rialaithe monatóireacht agus taifead ar shruth leanúnach sonraí próisis:

• Teocht an chumaisc (arna thomhas trí theirmeachúpla balla aireagail nó piriméadar infridhearg atá dírithe ar an gcomhdhúil trí phort radhairc)
• Luas an rótair (rpm), inchoigeartaithe go leanúnach ag an VFD
• Tarraingíonn sruth mótair, atá comhréireach le slaodacht cumaisc agus feidhmíonn sé mar thomhas indíreach ar ionchur fuinnimh a mheascadh
• Ionchur sonrach fuinnimh (kWh/kg), carntha ar feadh an timthrialla mheascadh
• Seasamh reithe agus brú
• Teocht an chuisnithe ionraoin agus asraon do gach crios fuaraithe
• Suíomh an dorais dumpála (idirghlas oscailte/dúnta)

D’fhéadfaí a áitiú gurb é ionchur sonrach fuinnimh an táscaire is iontaofa maidir le hiomláine an mheascáin i gcás go leor comhdhúile rubair — tá dlúthghaol idir scaipeadh carbóin dubh, mar shampla, agus ionchur fuinnimh carnach in aghaidh an chileagraim cumaisc seachas leis an am amháin. Ceadaíonn rialuithe kneader rubair nua-aimseartha cláir mheasctha a shainiú de réir críochphointe fuinnimh seachas críochphointe ama, rud a chúitíonn go huathoibríoch athruithe ar shlaodacht amhábhar idir baisceanna.

Déantar na sonraí baisc go léir a logáil isteach i mbunachar sonraí le haghaidh inrianaitheachta cáilíochta. Ligeann Comhtháthú le Córais Forghníomhaithe Déantúsaíochta (MES) gach taifead baisc a nascadh le huimhreacha luchtóg amhábhar, ID oibreora, agus torthaí tástála cumaisc iartheachtacha, rud a chumasaíonn anailís bhunchúiseanna nuair a tharlaíonn diallais cháilíochta.

Na Príomhdhifríochtaí Struchtúrtha idir Cineálacha Glúna Rubair

Níl cumraíochtaí struchtúracha comhionanna ag gach kneaders rubair. Tá roinnt éagsúlachtaí dearaidh ann chun riachtanais táirgthe éagsúla a chomhlíonadh:

Tadhlaíoch vs. Kneaders Rotor Intermeshing

I nglúine rótar tadhlaíoch (dearadh clasaiceach Banbury), rothlaíonn an dá rótar i gcosáin chiorclacha ar leith atá tadhlaí lena chéile – ní dhéanann sciatháin an rótair idirghlasáil. Cruthaíonn sé seo crios meascaithe mór idir na rotors ina dtarlaíonn lomadh dian, rud a fhágann go bhfuil glúnta tadhlaíoch an-éifeachtach chun líontóirí athneartaithe a mheascadh go scaipthe. Úsáideann an chuid is mó de mheascóirí inmheánacha táirgeachta ar fud an domhain rotors tadhlaíoch.

I nglúine rótar idirmheáite (cosúil le sraith GK le HF Mixing nó an tsraith F le Farrel Pomini), suitear na rotors níos dlúithe dá chéile agus forluíonn a sciatháin agus trasnaíonn siad de réir mar a rothlaíonn siad — cosúil le coincheap le easbhrúiteoir cúpla-scriú ach le heitiltí i bhfad níos giorra agus níos tiús. Gineann an dearadh seo patrún sreafa thar a bheith difriúil, a tháirgeann meascadh dáileacháin níos fearr agus teochtaí cumaisc níos ísle, ag costas déine meascáin scaipthe beagán níos ísle. Is fearr le kneaders intermeshing do rubar silicone teas-íogair, fluoroelastomers, agus comhdhúile a bhfuil rialú teochta ríthábhachtach.

Bun os cionn Síos (Inverted) Kneaders Scaoilte

roinnt dearaí kneaders rubair - go háirithe iad siúd a úsáidtear i línte próiseála leanúnach nó leathleanúnach - scaoileann ní trí bhundoras ach trí chlaonadh an tionól seomra meascáin ar fad ionas go mbeidh an oscailt seomra aghaidh síos agus an cumaisc titim amach. Ligeann an dearadh urscaoilte bun os cionn seo baisc-scaoileadh níos tapúla agus comhtháthú níos éasca le trealamh próiseála iartheachtacha atá suite díreach faoin nglúin. Is é an impleacht struchtúrach ná fráma meaisín i bhfad níos casta le meicníocht tilting agus córas glasála hiodrálach.

Barr Oscailte (Sigma Blade) Kneaders vs. Kneaders Cineál Banbury Dúnta

Is fiú a thabhairt faoi deara, i roinnt comhthéacsanna tionscail, go dtagraíonn an téarma "kneader rubair" freisin do kneaders baisc lann Z-lann nó sigma - meaisíní barr-oscailte, cruth umar le dhá lann frith-rothlach sigma nó Z-chruthach. Tá siad seo an-difriúil ó thaobh struchtúir de ón meascthóir inmheánach dúnta a thuairiscítear san alt seo. Níl córas reithe agus séalaithe ag glúine lann Sigma, oibríonn siad ag brú an atmaisféir, agus úsáidtear iad níos coitianta le haghaidh cumaisc rubair silicone, leaistiméirí teirmeaplaisteacha, agus ullmhúcháin ghreamaitheacha seachas le haghaidh comhdhúile rubair ard-líonta.

Páirteanna Caith agus Cothabháil-Eilimintí Struchtúrtha Criticiúla

Is éard atá i gceist le tuiscint a fháil ar struchtúr kneader rubair ná fios a bheith agat cé na comhpháirteanna a chaitheann agus a dteastaíonn athsholáthar tréimhsiúil orthu. Is iad na príomhchodanna caitheamh aimsire:

• Leideanna rotor: Faigheann na leideanna sciatháin an strus teagmhála is airde le balla an tseomra. I roinnt dearaí, tá na leideanna rótar tógtha suas le forleagan táthaithe crua-aghaidh is féidir a chur i bhfeidhm arís ar an láthair. I gcásanna eile, athraítear an rótar iomlán nuair a sháraíonn caitheamh barr an lamháltais - go hiondúil nuair a d’fhás an t-imréiteach barr-go-balla óna luach deartha (2–5 mm) go dtí níos mó ná 8–10 mm, agus ag an bpointe sin díghrádaíonn éifeachtúlacht an mheasctha go intomhaiste.
• Líneálacha seomra: Is plátaí caitheamh in-athsholáthair iad na codanna den líneáil balla, go hiondúil 30-50 mm ar tiús, boltaithe nó crapadh i gcorp an tseomra. Athraíonn saol na seirbhíse ó chúpla mí in iarratais chumaisc scríobach go roinnt blianta i seirbhís éadrom-dhleachta.
• Rónta deiridh rotor (pacáil): Athsholáthar gach 300-1000 uair an chloig oibriúcháin ag brath ar an gcineál cumaisc agus luas an rótair. Cruthaíonn athsholáthar pacála iarchurtha éilliú cumaisc ar an limistéar imthacaí agus luasghéarú mór ar chaitheamh imthacaí.
• Séala dorais urscaoilte: Athsholáthraítear an tséala imlíne leaistiméire ar an doras scaoilte le linn múchadh sceidealta, go hiondúil gach 3-6 mhí i dtáirgeadh leanúnach.
• Ceardchumainn rothlacha ar chiorcaid fhuaraithe rótar: Déantar iad a iniúchadh agus a atógáil go bliantúil i bhformhór na n-áiseanna, toisc go bhféadfadh séala a chaitheamh sna comhpháirteanna seo a bheith ina chúis le fuaraitheoirí isteach sna clúdaigh imthacaí.

Is gnách go mbíonn eatraimh chothabhála pleanáilte do ghlinéirí rubair i saoráidí táirgthe bonn struchtúraithe thart ar shealanna táirgeachta 8 n-uaire an chloig, le mionchigireachtaí gach seal, seiceálacha idirmheánacha seachtainiúla, agus ollchóiriú bliantúil nó gach 5,000-8,000 uair an chloig oibriúcháin. Is féidir le kneader rubair 270L dea-choimeádta infhaighteacht mheicniúil níos mó ná 95% a bhaint amach in oibríocht leanúnach trí-shift.
